Módulo NanoCAD - Construção
Módulo
Construção
O Módulo de Construção do nanoCAD estende a plataforma nanoCAD com utilitários de desenho AEC e uma biblioteca de elementos paramétricos padrão. Ele é projetado para automatizar a preparação de desenhos e documentação de construção.
Você pode obter uma licença de 1 ou 3 anos.
Licenças Comercial, Educacional e de Teste estão disponíveis.
O que você recebe
Conjunto de Ferramentas Abrangente da Plataforma nanoCAD
A plataforma nanoCAD fornece um conjunto completo de ferramentas básicas e avançadas de design para criação e edição de objetos 2D/3D. Ela oferece diversos métodos de desenho e edição para a maioria dos elementos geométricos. A plataforma nanoCAD é a base sobre a qual você pode construir um sistema CAD mais poderoso, de acordo com suas especificações.
Conjunto de Ferramentas de Construção
O Módulo de Construção do nanoCAD adiciona utilitários de desenho AEC à plataforma nanoCAD, juntamente com uma biblioteca de elementos paramétricos padrão. Ele foi projetado para automatizar a preparação de desenhos e documentação de construção no setor de arquitetura, engenharia e construção. Com o Módulo de Construção, você obtém:
- Elementos de projeto AEC
- Biblioteca de objetos paramétricos
- Editor de tabelas poderoso
- Plantas arquitetônicas
- Escalonamento de objetos
- Edição inteligente
- Alças de objetos
E também:
- Suporte técnico
- Interface do usuário personalizável
- API aberta
- Atualizações anuais
Novidade em Construção
Importação de arquivos IFC grandes (1 Gb+)
Seleção rápida de camadas congeladas e ocultas
Definição do sistema de coordenadas do objeto pelo UCS
Conversão de tabelas do AutoCAD em tabelas do módulo Construction com a escala atual
BCF (Formato de Colaboração BIM)
Ainda tem dúvidas?
Visite nosso Centro de Suporte para encontrar as respostas para todas as suas perguntas
No Centro de Aprendizado, você encontrará Vídeo Aulas, Testes Interativos e Artigos sobre nossos produtos
Sobre os Módulos Adicionais
Como funciona o sistema modular da plataforma nanoCAD?
Anteriormente, o nanoCAD era dividido em vários produtos, cada um exigindo um download separado. Se você precisasse, por exemplo, do nanoCAD Construction e do nanoCAD Mechanica, teria que comprar uma licença para cada produto pelo valor total e depois baixar ambos.
A partir do nanoCAD 21, você pode adquirir qualquer módulo de seu interesse, pagando apenas pelo valor do módulo em si, e então baixá-lo. Todos os módulos comprados são executados com uma única licença do nanoCAD.
Quais módulos podem ser adicionados à plataforma nanoCAD?
A plataforma nanoCAD é composta pelos seguintes módulos adicionais:
Modelagem Sólida 3D – para modelagem 3D avançada
Construction – para arquitetura e construção
Mechanica – para projetos mecânicos 2D e 3D
Raster – para edição avançada de imagens digitalizadas
Topoplan – para relevos topográficos e mapeamento
Como inicio o nanoCAD com um módulo, como Construction ou Mechanica?
Quando você instala o nanoCAD com um módulo adicional como Mechanica ou Construction, atalhos adicionais são criados na área de trabalho:
Um atalho é para iniciar o nanoCAD com os módulos Modelagem Sólida 3D, Raster e Topoplan
Atalhos adicionais são criados para iniciar o nanoCAD com cada módulo licenciado, como um atalho para o Mechanica e outro para o Construction
Construction e Mechanica não podem ser executados ao mesmo tempo.
Tenho o nanoCAD e agora quero comprar módulos para ele. Como faço isso?
Você pode adicionar módulos profissionais à plataforma nanoCAD. Basta acessar sua conta pessoal e selecionar os produtos de que precisa. Em seguida, clique no botão “Gerenciar licença” e adicione os módulos desejados ao carrinho. O preço do módulo para uma assinatura de 1 ano é calculado com base no tempo restante até o término da assinatura.
Comece a usar o nanoCAD agora mesmo
Recursos Construção

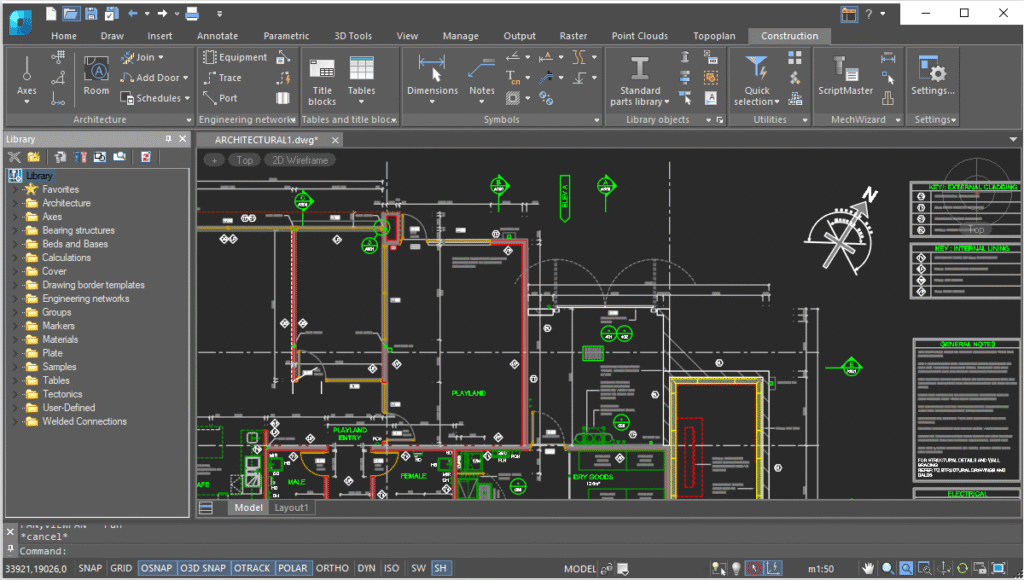

Elementos inteligentes de desenho
O módulo Construction inclui uma grande quantidade de elementos inteligentes de desenho para automatizar operações rotineiras como geração de layout, seccionamento e detalhamento de edifícios.
- Banco de dados de elementos paramétricos
- Editor de especificações técnicas
- Interrupções para ocultar geometrias subjacentes
- Designação de juntas permanentes
- Limites de terreno
- Marcas de nível
- Designações de vistas e seções
- Notas

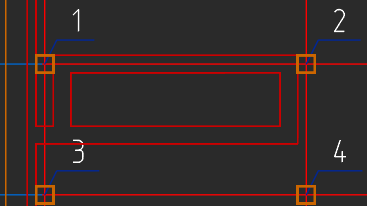

Utilitários inteligentes de desenho e edição
O módulo Construction transforma entidades que parecem tabelas (linhas e texto) em objetos de tabela. Oferece utilitários para numeração automática de objetos de desenho, aumento e diminuição de áreas selecionadas, e criação de objetos personalizados com propriedades paramétricas.
- Defina padrões de hachura personalizados em arquivos *.pat
- Desenhe matrizes totalmente personalizadas de objetos
- Crie e calcule matrizes de placas
- Elabore tabelas de furos
- Realize cálculos avançados usando a calculadora integrada
- Execute cálculos estáticos de vigas
- Calcule propriedades geométricas de seções definidas pelo usuário

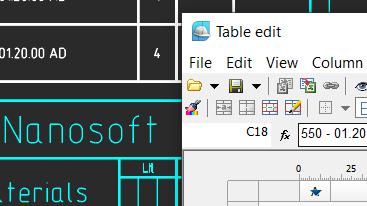

Editor de tabelas poderoso
O módulo Construction possui um editor de tabelas embutido muito poderoso que gera tabelas de qualquer complexidade. Os usuários podem converter tabelas importadas de outros programas CAD para o formato próprio do nanoCAD. Ele também reconhece tabelas feitas com primitivas. As tabelas oferecem as seguintes funções:
- Edição direta nas células
- Rascunho manual nas células
- Estilos de célula que definem estilos de texto, alinhamentos, espessuras de linha, arredondamento de valores
- Cabeçalhos e rodapés
- Cálculos entre células
- Interação direta com Área de Transferência, Excel e Open Office

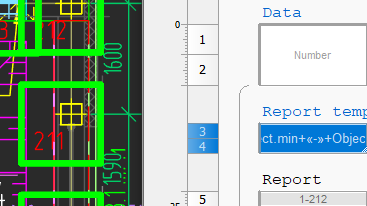

Relatórios automáticos
O módulo Construction cria relatórios a partir de listas, especificações e dados de objetos nos desenhos. Os relatórios acessam dados extraídos de objetos, componentes arquitetônicos, elementos de projeto, blocos com atributos e a biblioteca de peças do módulo. Não é necessário se preocupar com relatórios desatualizados.
- Gere análises diretamente a partir dos ambientes nos desenhos
- Atualize automaticamente os relatórios conforme as propriedades dos objetos mudam
- Salve relatórios como modelos para uso em outros desenhos
- Funções disponíveis para todos os usuários, sem necessidade de programação

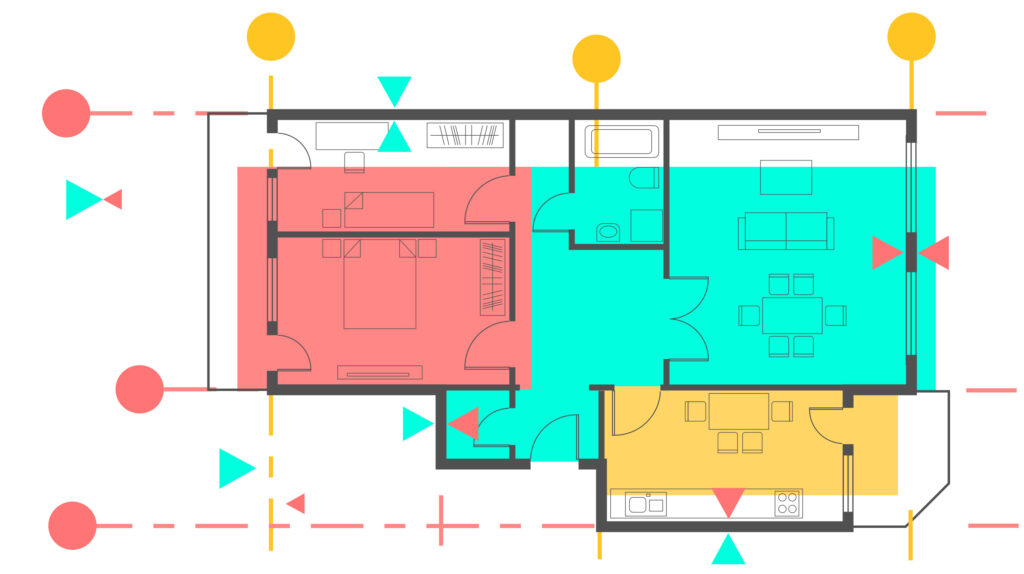

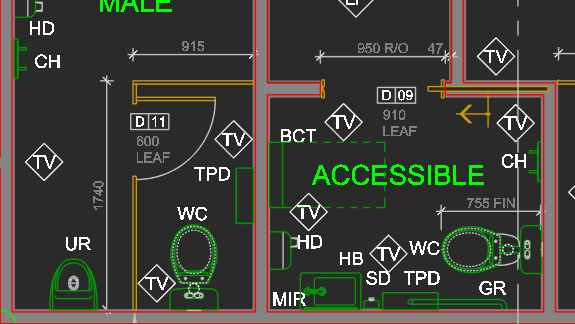

Layouts arquitetônicos
O módulo Construction projeta plantas de edifícios usando ferramentas e objetos específicos da disciplina:
- Paredes retas e curvas que se unem automaticamente
- Modelos personalizados para paredes que definem geometria, atributos e propriedades de construção em camadas
- Edição de paredes com comandos de aparar, quebrar e unir, ou por alças (grips)
- Inserção de janelas e portas com banco de dados integrado de componentes
- Delimitação de ambientes e espaços, com atributos personalizados e composições
- Cálculo automático de análises e listas de ambientes
- Inserção de elementos internos com banco de modelos
- Geração de modelos 3D e documentação em formato IFC com o Gerenciador de Projetos
Redes de engenharia
O módulo Construction inclui um conjunto de ferramentas para redes de engenharia, como comunicações internas, HVAC e fornecimento de gás, com modelos para traçados, equipamentos e conectores.

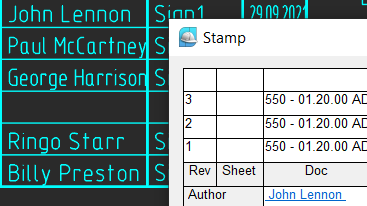

Molduras e carimbos paramétricos
O módulo Construction fornece molduras e carimbos paramétricos. Isso economiza tempo ao finalizar os desenhos:
- Molduras de desenho multivistas usam alças dedicadas e alternadores para mudar tamanho, formato e orientação
- Alças especiais alteram aspectos dos carimbos
- A caixa de diálogo de carimbos preenche textos reutilizáveis nos carimbos
Além da coleção de molduras e carimbos pré-prontos, você pode criar seus próprios usando o Assistente de Formato e Carimbo.

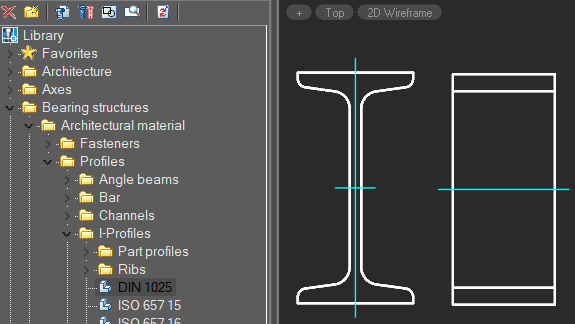

Biblioteca de peças paramétricas
O módulo Construction vem com uma biblioteca embutida que contém um vasto número de peças e modelos paramétricos. Cada objeto paramétrico possui suas próprias tabelas de tamanhos, modos de exibição e comportamentos. Como é um banco de dados aberto, os objetos paramétricos podem ser editados com a ferramenta MechWizard.
A biblioteca contém os seguintes componentes:
- Modelos de parede, janela e porta
- Fundações, vigas e colunas de concreto
- Perfis de aço nos padrões ISO, IS, DIN, GOST
- Fixadores nos padrões ISO, DIN, IS, ČSN, PN/M, GOST
- Molduras de desenho e carimbos

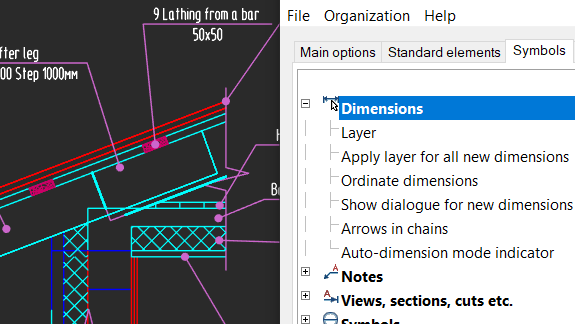

Configurações personalizadas
O módulo Construction permite uma abordagem flexível nas configurações de objetos. Todos os elementos pré-configurados podem ser redefinidos usando a janela de configurações de objeto, conforme exigido pelas empresas de projeto, e então copiados para todas as estações de trabalho.

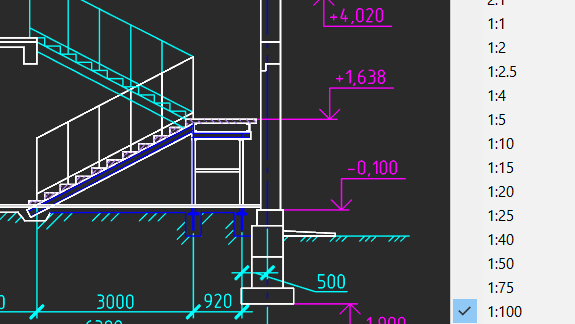

Escalonamento de objetos
O módulo suporta desenhos com diversas vistas em escalas diferentes. Com apenas dois cliques, você pode ajustar a escala dos desenhos, tanto para objetos específicos quanto para o desenho completo. A escala de símbolos ajusta automaticamente os tamanhos de texto, dimensões e tipos de linha no espaço do modelo e em layouts com viewports.

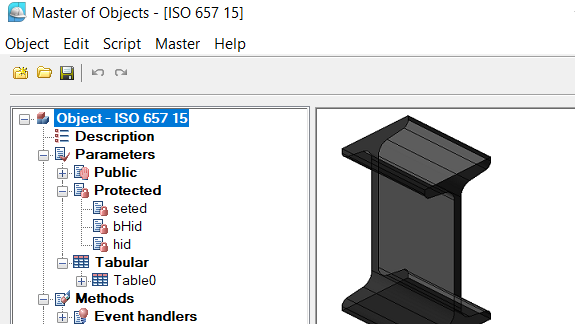

Criação de objetos paramétricos personalizados
Objetos paramétricos são uma melhoria em relação aos blocos dinâmicos, pois contêm não apenas alças (grips), mas também oferecem caixas de diálogo com opções. O Mestre de Objetos permite editar itens da biblioteca e criar objetos paramétricos conforme sua necessidade.

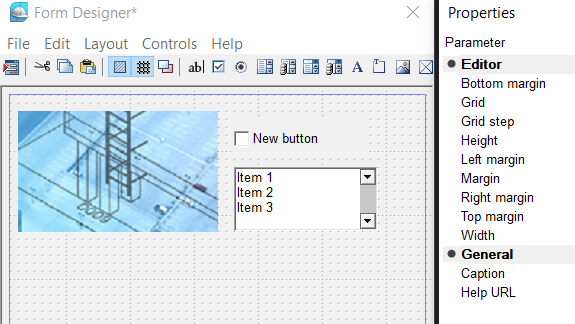

Criação de caixas de diálogo personalizadas
É mais fácil manipular objetos com caixas de diálogo. O designer de formulários permite criar caixas para líderes, blocos, tabelas nanoCAD e objetos personalizados. Variáveis auxiliares dos objetos podem ser inseridas e organizadas conforme sua preferência.

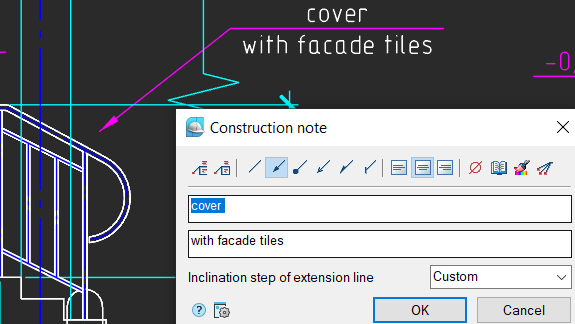

Elementos de projeto paramétricos
O módulo Construction emprega objetos que seguem regras predefinidas com base nos requisitos dos projetos de construção. Todos os elementos de desenho que compõem os objetos AEC (como entalhes, linhas e texto) contêm parâmetros que controlam sua exibição e configuração geométrica.
Mais Recursos
Alças de objetos (Grips)
Os objetos inteligentes do módulo interagem com outros objetos durante a edição. Grips esticam, giram, movem os objetos, alteram sua geometria e ativam comandos específicos do objeto. Esses comandos também podem ser executados pelo menu de contexto e incluem ações como adicionar linhas de extensão, alinhar texto, espelhar objetos e mudar estilos de setas.
Novidades Construção
Versão 24
Importação de Arquivos IFC Grandes (1 GB+)
Foi implementada a possibilidade de importar arquivos IFC grandes (acima de 1 GB).

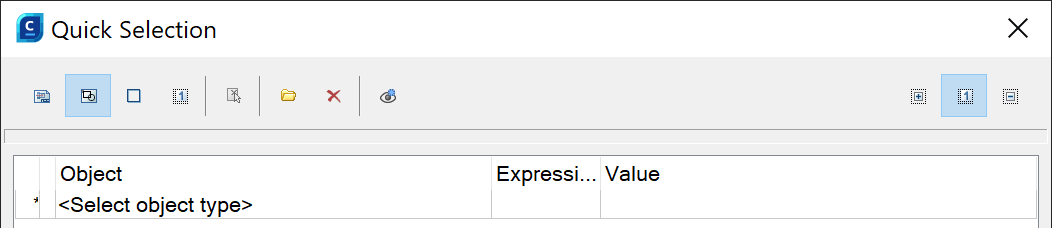

Seleção Rápida de Camadas Congeladas e Ocultas
A Seleção Rápida agora leva em consideração as camadas congeladas e ocultas quando o botão está ativado:

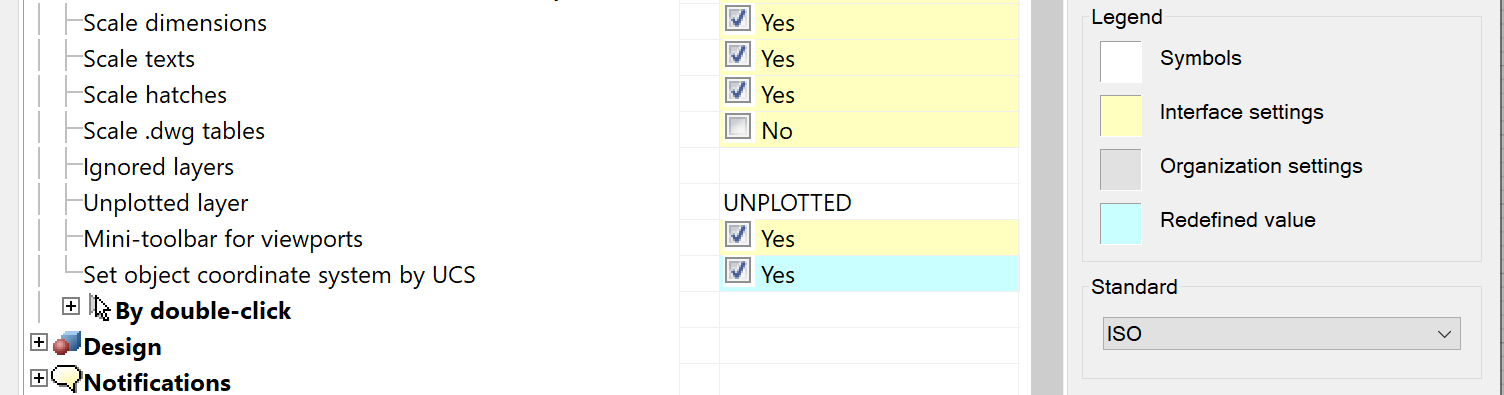

Definição do Sistema de Coordenadas do Objeto pelo UCS
Foi criada uma configuração para que objetos de projeto criem seu próprio sistema de coordenadas ao serem inseridos. Nesse caso, eles são guiados pelo UCS atual. Por padrão, a configuração está desativada.
Assim, agora, quando a configuração está ativada, os objetos de projeto de construção são orientados de acordo com o sistema de coordenadas atual:
- Marcador de posição
- Cota de nível
- Designação de nó
- Designação de fragmento
- Marcador de alteração
- Todos os tipos de chamadas
- Pernas, cordões e juntas soldados e arestas de corte para solda
- Conexão permanente
- Eixos e matrizes de eixos
- Indicação de inclinação
- Designação de piquete
- Formato
- Tabela
Conversão de Tabelas do AutoCAD em Tabelas de Construção com a Escala Atual
A conversão de tabelas do AutoCAD em tabelas de Construção agora leva em conta a escala atual, com a opção de selecionar a escala.
Correções Realizadas
Corrigido o erro que removia os zeros da parte fracionária em marcadores de ambientes e áreas, independentemente da configuração de casas decimais.
Corrigido o erro no Assistente de Criação de Carimbo, que impedia a espessura e cor das linhas do carimbo de seguirem as configurações de projeto.
Versão 23

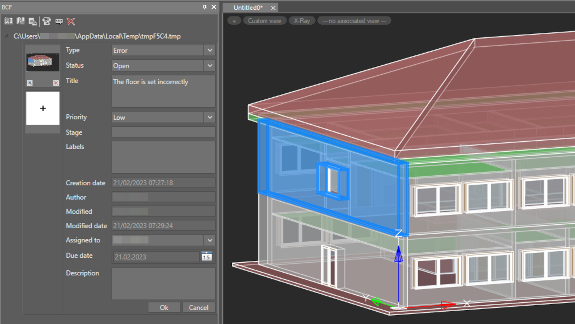

BCF
Agora é possível comentar projetos. O projeto BCF permite criar e armazenar um conjunto de anotações dentro de um arquivo *.dwg para organizar o trabalho colaborativo sobre um objeto.
Biblioteca
A Densidade foi adicionada à Biblioteca de Materiais.
Correções
- Corrigido o erro que fazia o nanoCAD travar ao importar um objeto para o banco de dados.
- Corrigida a importação das cores dos objetos IFC: direção de abertura de portas e número de objetos em todos os grupos.
- Corrigidos erros na construção do contorno de ambientes com uso de ímã.
- Corrigida a exibição incorreta do diálogo de Ambientes.
- Na explicação de ambientes, tornou-se possível definir o separador.
- Corrigido o erro em que, ao clicar duas vezes em um arquivo .dwg associado ao módulo Construction / Mechanica, era aberto um documento limpo no nanoCAD, sem carregar o módulo e o arquivo correspondente.
Versão 22
Novos Recursos para Elementos de Fixação
As propriedades das peças de fixação foram aprimoradas.
Para normas antigas, foram adicionadas:
- Direção da rosca
- Campo de tolerância da rosca
- Material
- Classe/grupo de resistência
- Tipo/grau do aço
- Revestimento
- Espessura do revestimento
Para normas novas, foram adicionadas:
- Material
- Classe de resistência
- Revestimento
- Elemento do revestimento
- Espessura do revestimento
- Acabamento do revestimento
- Método de aplicação
- Lubrificação
- Duração dos testes
Outras Melhorias
- Corrigido o travamento ao adicionar modelos à Biblioteca de modelos para elementos de redes de utilidades.
- Corrigido o funcionamento do relatório e dos nomes dos modelos de parede quando ausentes no banco de dados de elementos.
- Corrigido erro de configuração nos diálogos de Eixo de Construção e Eixo Separado.
- Corrigida a sobreposição da espessura da parede com o fundo ao inserir um modelo de parede com camadas no desenho.
Versão 21
Especificações Automáticas
Foram implementadas especificações automáticas de materiais para paredes selecionadas.
Novas Opções de Geração de Relatórios
Foram adicionadas novas opções à lista de composição de interiores:
- Áreas de ambientes com o mesmo revestimento agora podem ser somadas ou mantidas separadas
- Números e nomes de ambientes agora podem ser colocados em colunas separadas
