Módulo NanoCAD - Mechanica

Módulo

Mechanica

Mechanica é o módulo de desenho 2D e projeto mecânico 3D do nanoCAD. Ele é baseado em um avançado mecanismo paramétrico e trabalha com uma ampla biblioteca de peças padronizadas. Permite aos usuários desenvolver rapidamente desenhos de engenharia mecânica de alta qualidade e documentação de projetos.

Você pode obter uma licença de 1 ou 3 anos. Licenças Comercial, Educacional e de Teste estão disponíveis.
Fale Conosco
Obtenha a versão de avaliação gratuita

O que você recebe

Conjunto de Ferramentas Abrangente da Plataforma nanoCAD

A plataforma nanoCAD oferece um conjunto completo de ferramentas básicas e avançadas de projeto para criação e edição de objetos 2D/3D. Ela disponibiliza diversos métodos de desenho e edição para a maioria dos elementos geométricos. A plataforma nanoCAD é a base sobre a qual você pode construir um sistema CAD mais poderoso, de acordo com suas especificações.

Conjunto de Ferramentas Especializadas do Mechanica

O Mechanica expande a plataforma nanoCAD com uma variedade de utilitários para desenhos mecânicos e cálculos de engenharia, aliados a uma vasta biblioteca de peças padrão e definidas pelo usuário. Essa sinergia acelera o processo de desenho paramétrico.

  • Biblioteca paramétrica de peças

  • Biblioteca de peças e montagens conforme normas ISO

  • Ampla gama de funções de projeto

  • Ferramentas avançadas para projetar eixos e tubulações

  • Preparação rápida de desenhos

  • Projeções técnicas conforme normas de engenharia

  • Conjuntos de parafusos e rebites

  • Ferramentas semiautomatizadas de listas de materiais (BOM)

  • Parametrizador integrado MechWizard

  • Calculadoras com geração de relatórios

E também:

  • Suporte técnico

  • Interface do usuário personalizável

  • API aberta

  • Atualizações anuais

Novidade em Mechanica

Propriedades de Flange
Novos Tipos de Rosca 3D
Janela de Propriedades do Documento
Janela de Propriedades da Unidade de Montagem
Especificação por Modelo 3D
Posições da Especificação
Estampagem
Rebordo (Flangeamento)

Ainda tem dúvidas?

Visite nosso Centro de Suporte para encontrar as respostas para todas as suas perguntas

Suporte

No Centro de Aprendizado, você encontrará Vídeo Aulas, Testes Interativos e Artigos sobre nossos produtos

Centro de Aprendizado

Sobre os Módulos Adicionais

Como funciona o sistema modular da plataforma nanoCAD?

Anteriormente, o nanoCAD era dividido em vários produtos, cada um exigindo um download separado. Se você precisasse, por exemplo, do nanoCAD Construction e do nanoCAD Mechanica, teria que comprar uma licença para cada produto pelo valor total e depois baixar ambos.

A partir do nanoCAD 21, você pode adquirir qualquer módulo de seu interesse, pagando apenas pelo valor do módulo em si, e então baixá-lo. Todos os módulos comprados são executados com uma única licença do nanoCAD.

A plataforma nanoCAD é composta pelos seguintes módulos adicionais:

  • Modelagem Sólida 3D – para modelagem 3D avançada

  • Construction – para arquitetura e construção

  • Mechanica – para projetos mecânicos 2D e 3D

  • Raster – para edição avançada de imagens digitalizadas

  • Topoplan – para relevos topográficos e mapeamento

Quando você instala o nanoCAD com um módulo adicional como Mechanica ou Construction, atalhos adicionais são criados na área de trabalho:

  • Um atalho é para iniciar o nanoCAD com os módulos Modelagem Sólida 3D, Raster e Topoplan

  • Atalhos adicionais são criados para iniciar o nanoCAD com cada módulo licenciado, como um atalho para o Mechanica e outro para o Construction

Construction e Mechanica não podem ser executados ao mesmo tempo.

Você pode adicionar módulos profissionais à plataforma nanoCAD. Basta acessar sua conta pessoal e selecionar os produtos de que precisa. Em seguida, clique no botão “Gerenciar licença” e adicione os módulos desejados ao carrinho. O preço do módulo para uma assinatura de 1 ano é calculado com base no tempo restante até o término da assinatura.

Comece a usar o nanoCAD agora mesmo

Fale Conosco
Avalie o NanoCAD

Recursos Mechanica

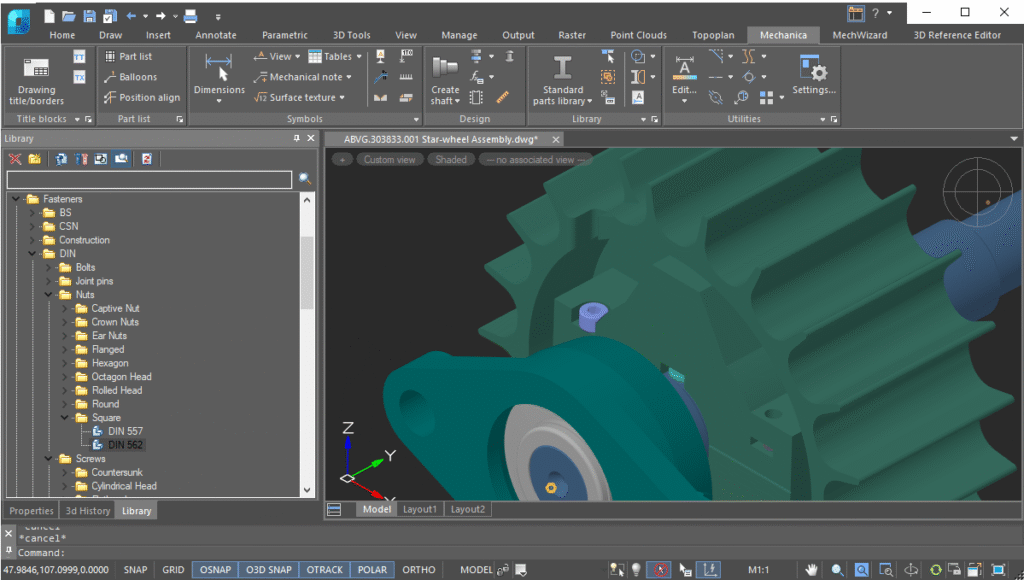

Biblioteca de peças padrão e complexas

  • Filtro de pesquisa
  • Fixadores
  • Perfis padronizados
  • Alargadores
  • Símbolos de elementos de circuito
  • Esboços técnicos
  • Acessórios de máquinas
  • Engrenagens mecânicas, rolamentos, eixos e buchas
  • Motores elétricos
  • Caixas de engrenagens
  • Conexões para tubulações
  • Vasos e aparelhos

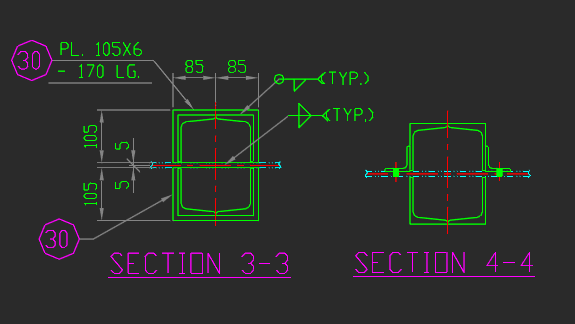

Broad Range of Design Tools

Ampla variedade de ferramentas de projeto

  • Suporta desenhos com múltiplas folhas
  • Constrói objetos e símbolos por diversos métodos, como desenho ortogonal e uso de captura de objetos (osnap)
  • Gerencia a ordem de desenho de objetos sobrepostos
  • Desenha tipos de linha, hachuras e fontes padrão e personalizados com estilos
  • Cota por múltiplos métodos e insere símbolos tecnológicos
  • Seleção automática de tolerâncias e desvios
  • Verificação automatizada de padrões de textos e rótulos
  • Acesso rápido a textos e símbolos padrão
  • Verificação ortográfica com editor de texto integrado
  • Criação de tabelas com editor de tabelas embutido

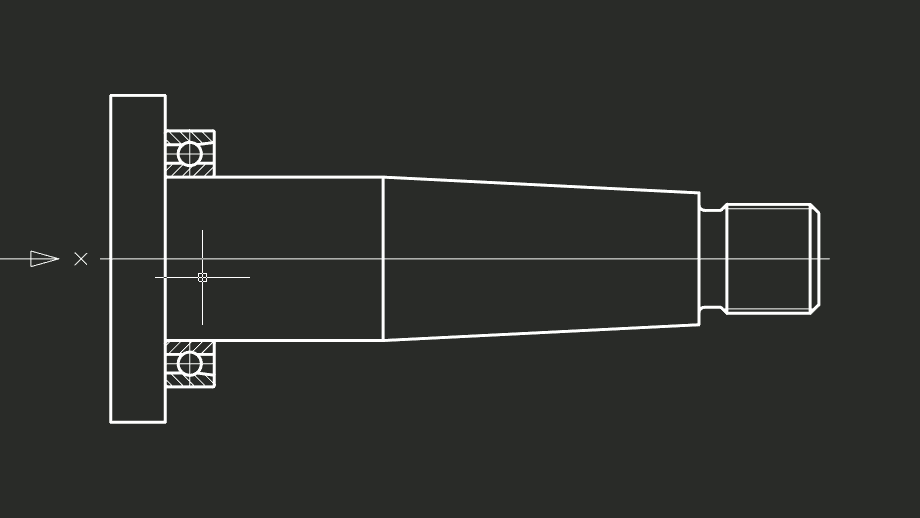

Param1

Banco de dados de peças parametrizadas

O banco de dados de peças do Mechanica contém uma vasta coleção de elementos paramétricos e dependentes de objetos, incluindo elementos tridimensionais. Ao alterar os parâmetros de uma peça, todas as peças associadas no desenho também são alteradas automaticamente, de acordo com os valores do banco de dados. Esta ferramenta poderosa gera variações de projeto, melhorando a qualidade do projeto.

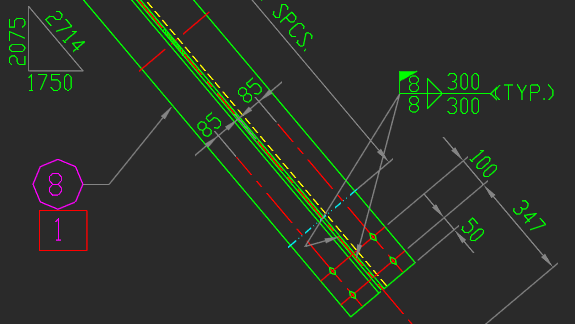

Standards-based Engineering Drawings

Desenhos técnicos baseados em normas

Com o Mechanica, você cria rapidamente desenhos baseados em normas internacionais utilizando estas ferramentas:

  • Fontes, tipos de linha e estilos de cota padronizados pelo ISO
  • Zonas de tolerância e desvios para dimensões e ajustes
  • Tolerâncias de forma e posição de plano
  • Símbolos de textura de superfície
  • Símbolos de gradiente
  • Editor para escrever e alterar notas técnicas e especificações

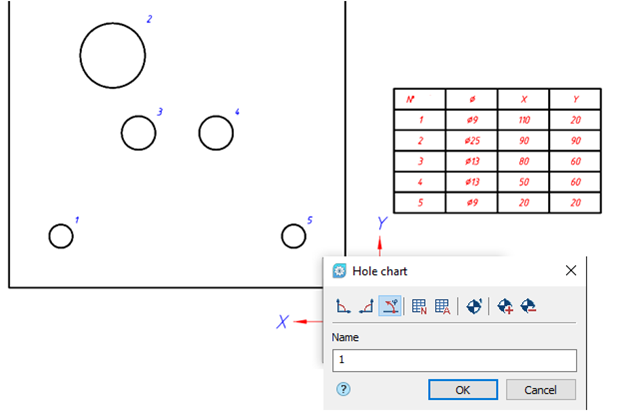

  • Tabelas de furos
  • Vistas, cortes, seções e quebras semi-automáticas
  • Ordenação automática de rótulos de letras dos elementos do desenho
  • Símbolos de juntas fixas
  • Marcação e rotulagem
  • Formatos e carimbos
  • Matrizes especiais
  • Referência cruzada de denominações nos requisitos técnicos
  • Geração de relatórios em tabela, com atualização automática das tabelas vinculadas a objetos do desenho

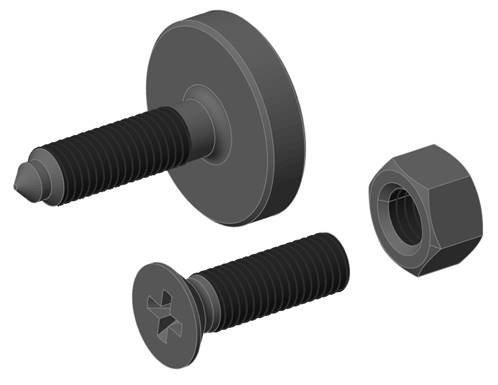

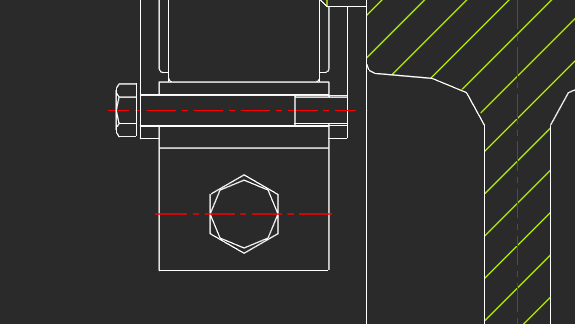

Designing Bolted and Riveted Joints

Projeto de juntas aparafusadas e rebitadas

O Mechanica oferece flexibilidade no manuseio de funções com parafusos e rebites:

  • Conecta grupos de peças com espessura arbitrária usando parafusos, parafusos de cabeça ou prisioneiros
  • Conecta peças de espessura arbitrária com rebites exibidos em alta e baixa precisão, feitos de rebites ocos e semi-ocos
  • Exibe fixadores simplificados nas juntas
  • Gera padrões de parafusos e rebites nas juntas

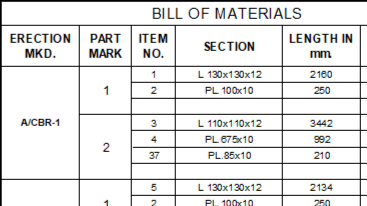

BOM Tools

Ferramentas de lista de materiais (BOM)

As ferramentas de BOM do Mechanica criam listas de materiais de peças vinculadas aos desenhos. As tabelas BOM podem conter os seguintes itens:

  • Números de especificação itemizados
  • Especificações elétricas
  • Recebimento automático de especificações
  • Especificações personalizadas

Mais Recursos

Estilos de cotas
O Mechanica oferece suporte a estilos de cotas, que são coleções nomeadas de configurações de cota que controlam a aparência das dimensões, como o tipo de seta, a posição do texto e a exibição de tolerâncias. Ele inclui estilos predefinidos para várias normas locais e internacionais.

Vistas de detalhe com atualizações automáticas
O Mechanica gera vistas de detalhe como objetos que são atualizados pelo comando MCREGEN quando o modelo de origem é alterado. Quando pelo menos parte de um objeto em escala entra na moldura da vista, sua escala é aplicada à vista de detalhe inteira.

Parametrizador MechWizard
O MechWizard do Mechanica orienta os usuários em funções avançadas:

  • Sobreposição de dependências de montagem e paramétricas em objetos
  • ‘Treinamento de comportamento’ de peças padrão
  • Modificação de elementos do banco de dados
  • Elementos personalizados do banco de dados

Assistente de cálculo
Os poderosos calculadores de engenharia do Mechanica realizam cálculos de resistência de engrenagens, seções transversais complexas com propriedades geométricas em eixos arbitrários, fixadores, vida útil de rolamentos sob condições específicas de carga, entre outros. Os resultados dos cálculos são gerados automaticamente como relatórios que mostram todas as fórmulas e referências às normas ISO utilizadas nos cálculos.

Novidades Mechanica

Versão 24

Propriedades de Flanges

As propriedades de flanges e tampões de flanges foram aprimoradas.
As seguintes propriedades foram adicionadas:

  • categoria de material;
  • material;
  • grupo de controle;
  • parâmetros adicionais.

Todos esses parâmetros podem ser selecionados de acordo com os requisitos das normas relevantes. Tornou-se mais conveniente criar uma legenda para flanges e blanks de flanges para especificações.

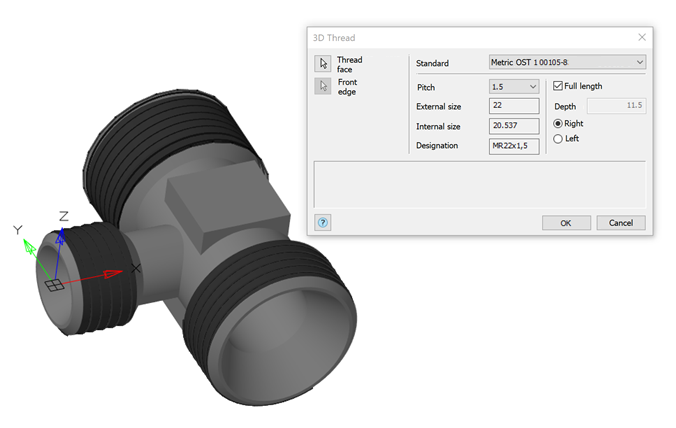

Nas atualizações do nanoCAD Mechanics 23, novos tipos de roscas, anteriormente não anunciados, foram adicionados à ferramenta de Rosca 3D: rosca para tubo, trapezoidal, e em serra.
E no nanoCAD Mechanics 24, foi adicionada uma rosca 3D métrica com raio.

Agora é possível criar peças 3D com esses tipos de rosca, tanto internas quanto externas. Além disso, essas roscas passaram a estar disponíveis em elementos base.

Foi adicionada a opção de construir um eixo usando dois pontos na ferramenta Desenhar Eixos.
O formato das unidades angulares Grau/Minuto/Segundo foi corrigido.
A atualização de vistas de detalhe a partir de viewports foi corrigida.
Modelos 3D de conexões de tubulação para acoplamento por cone interno foram criados.

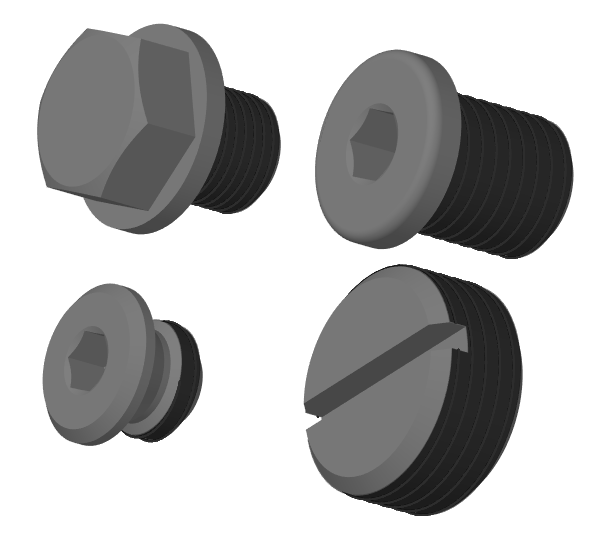

Modelos 3D de tampões e tampas foram criados.

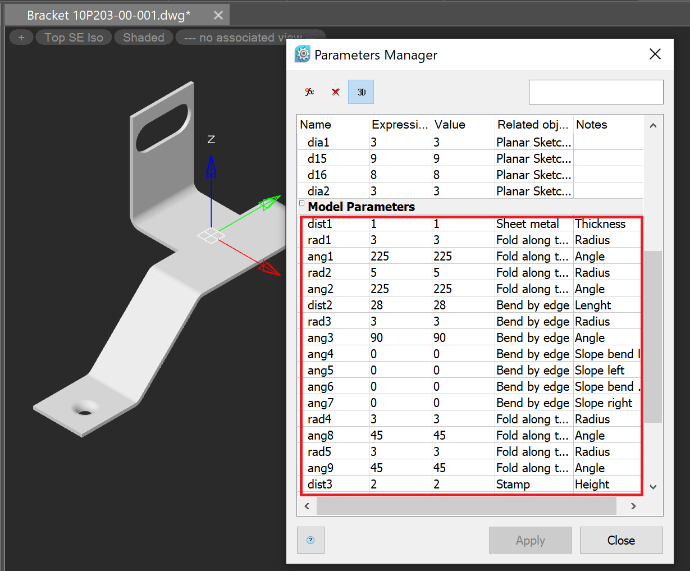

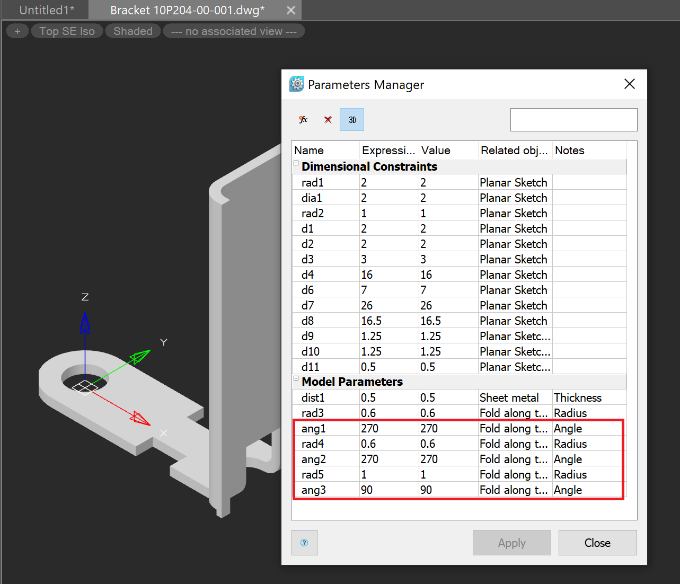

Agora os parâmetros de um sólido de chapa são exibidos no Gerenciador de Parâmetros.

O erro que impedia o destaque gráfico de restrições 3D em objetos padrão foi corrigido.

O desenho de rodas dentadas foi corrigido.

Sólidos de Chapa
Foram corrigidos os erros que impediam a criação de dobras a partir de um esboço:

  • ao longo de linha com ângulo interno
  • ao longo de aresta no plano do esboço
  • com mais de duas linhas

A construção de desdobramentos em sólidos com superfície NURBs foi corrigida.

Versão 23

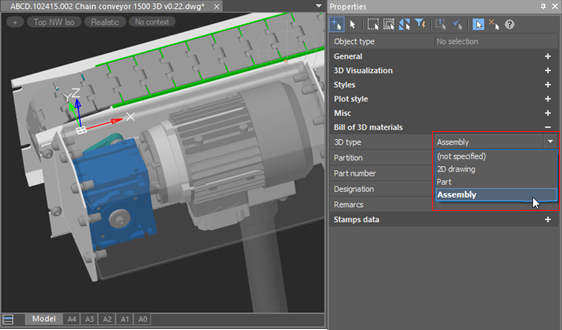

Unidades de Montagem

O módulo Mechanica foi complementado com recursos adicionais para o projeto 3D de unidades de montagem. As novas ferramentas atendem às necessidades de automação da criação de desenhos e especificações.

O tipo de arquivo pode ser alterado conforme a finalidade:

  • não especificado
  • peça
  • conjunto

O tipo de arquivo definido possui as propriedades correspondentes e é transferido para a especificação.

O arquivo com o tipo Não especificado é um arquivo .dwg comum, no qual você pode elaborar desenhos 2D e especificações.

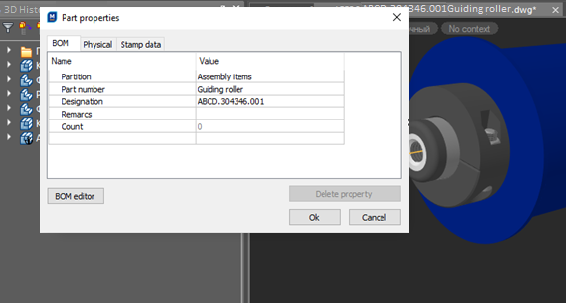

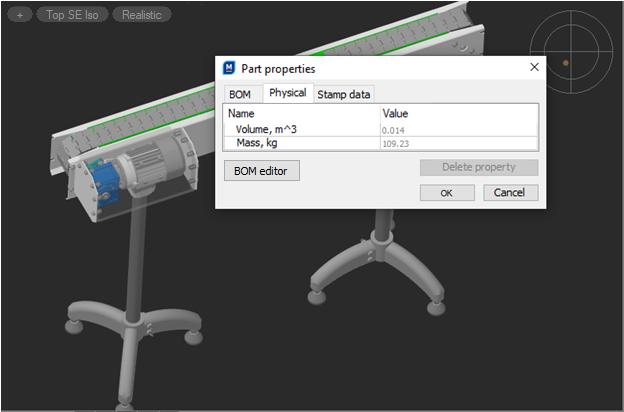

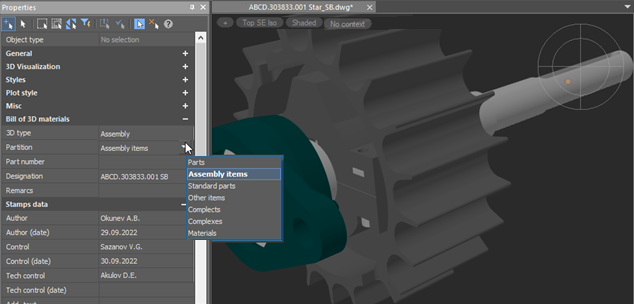

Para arquivos dos tipos Peça e Conjunto, foram adicionadas as seguintes propriedades, necessárias ao criar especificações para modelos 3D:

  • seção
  • nome
  • designação
  • observação

Nos propriedades dos arquivos de peças e conjuntos (seção Dados do Carimbo), foram criados campos para as inscrições principal, de inventário e de referência de desenhos e especificações. Ao criar um desenho ou especificação, esses campos são associados aos campos correspondentes do formato.

O projeto de montagem é executado usando referências externas, quando arquivos de unidades de montagem são compostos a partir de arquivos de peças por meio dessas referências. Por sua vez, unidades de montagem formadas por várias peças podem fazer parte de unidades de montagem maiores. Assim, é possível obter o nível desejado de aninhamento das unidades, formando a composição de projeto de um item no histórico de construção do modelo de montagem.

Ao usar referências externas em arquivos 3D de peças e unidades de montagem, os desenhos correspondentes podem ser gerados no espaço do papel de arquivos externos, sem sobrecarregar o espaço do modelo e mantendo a associatividade entre modelo 3D e desenho.

Nas propriedades de peças e unidades de montagem, você pode especificar dados como seção, nome, designação e observação, além de dados para preenchimento dos carimbos do desenho. Se utilizar uma peça ou conjunto como bloco várias vezes, copie o bloco ou use o comando Inserir Bloco. Montando a partir de blocos, é possível gerar uma especificação e preparar um desenho de montagem.

Blocos com peças e unidades de montagem podem ser copiados de um arquivo para outro, preservando todas as suas propriedades.

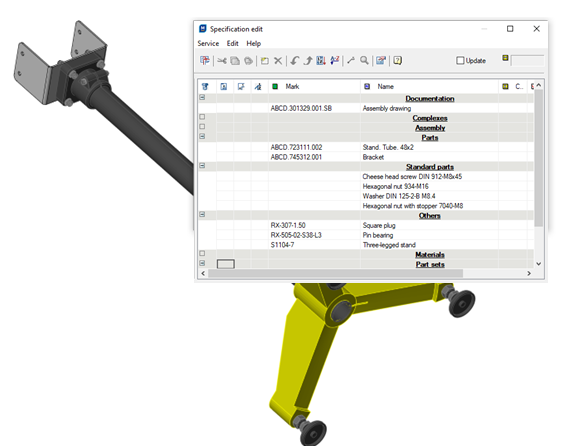

Ao gerar uma especificação a partir de um modelo 3D, são coletados do conjunto dados como nomes e designações de peças e unidades, seções da especificação nas quais esses itens devem entrar, bem como observações.



Blocos com peças e unidades podem ser copiados de um arquivo para outro, mantendo todas as suas propriedades.

Ao formar a especificação a partir do modelo 3D, coletam-se do conjunto nomes e designações de peças e unidades, seções da especificação às quais pertencem, e observações correspondentes.

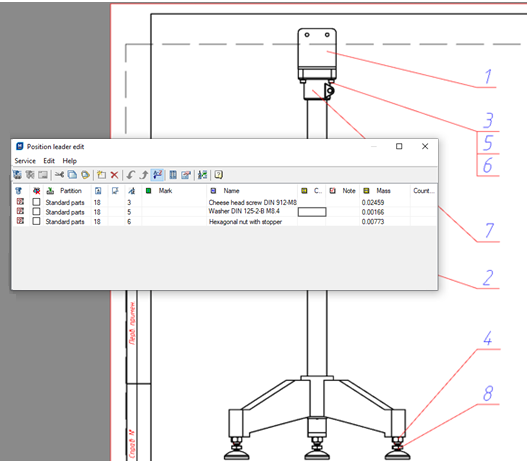

Nos cortes do modelo 3D de um conjunto, é possível colocar líderes numerados das posições da especificação. Os números das posições são sincronizados com o editor de especificações, e os elementos podem ser renumerados.



Peças 3D podem receber materiais do banco de dados de elementos que possuam valor de densidade, bem como materiais personalizados universais, para os quais você pode definir qualquer densidade desejada. Com base na densidade do material e no volume geométrico da peça, o peso é calculado automaticamente. Se as peças forem agrupadas em uma unidade de montagem, o peso dessa unidade será a soma dos pesos das peças incluídas. A partir dos pesos das peças e unidades, determina-se o peso total do conjunto principal.

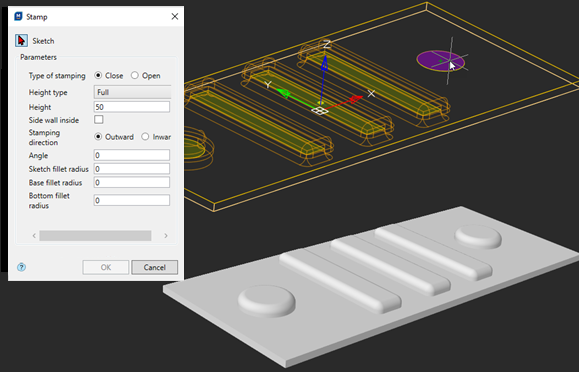

Ao criar estampagem, agora é possível selecionar vários contornos fechados (áreas de esboço) de uma só vez.

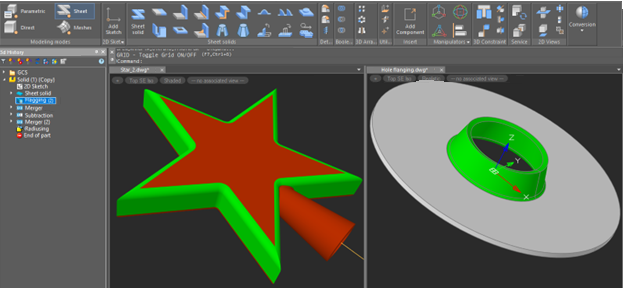

Foi adicionada o comando Flange para modelagem de chapas, que permite criar uma dobra em uma peça de chapa metálica ao longo de uma aresta plana de forma arbitrária ou de uma cadeia de arestas tangenciais.

No módulo Mechanica, a grade de exibição no espaço do modelo agora vem desativada por padrão.

Versão 22

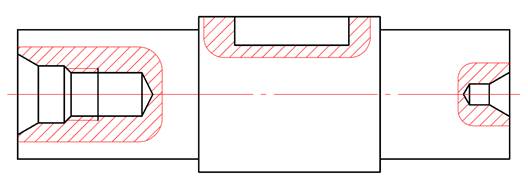

Vistas de Corte Quebrado

O comando Vista de corte quebrado permite obter automaticamente imagens de itens do banco de dados, como chavetas e furos centrais em eixos. Em peças e flanges, esse comando pode ser usado para realizar cortes parciais. Em fundos e cascas com dimensões reduzidas, pode-se exibir a espessura.

Ao criar um corte quebrado, todos os itens do banco de dados que estiverem dentro da sua moldura são exibidos em corte. Caso o item do banco de dados não tenha uma vista em corte, sua vista normal será exibida.

Ao usar geometria que entra em uma seção local, ela é atualizada com o botão Atualizar moldura da vista ou com o comando mcregenobj.



O comando Vista de corte quebrado permite obter automaticamente imagens de itens do banco de dados, como chavetas e furos centrais em eixos. Em peças e flanges, esse comando pode ser usado para realizar cortes parciais. Em fundos e cascas com dimensões reduzidas, pode-se exibir a espessura.

Ao criar um corte quebrado, todos os itens do banco de dados que estiverem dentro da sua moldura são exibidos em corte. Caso o item do banco de dados não tenha uma vista em corte, sua vista normal será exibida.

Ao usar geometria que entra em uma seção local, ela é atualizada com o botão Atualizar moldura da vista ou com o comando mcregenobj.



As propriedades de peças de fixação foram aprimoradas.
Para normas antigas, foram adicionadas as seguintes propriedades:

  • Direção da rosca
  • Campo de tolerância da rosca
  • Material
  • Classe/grupo de resistência
  • Tipo/grau do aço
  • Revestimento
  • Espessura do revestimento

Para normas novas, foram adicionadas:

  • Material
  • Classe de resistência
  • Revestimento
  • Elemento do revestimento
  • Espessura do revestimento
  • Acabamento do revestimento
  • Método de aplicação do revestimento
  • Lubrificação do revestimento
  • Duração dos testes

Foi adicionado um arquivo para substituir palavras no singular por plural. Esse arquivo, chamado SpecRecsGroupingNameReplace.txt, é instalado na pasta:
C:\ProgramData\Nanosoft\nanoCAD x64 22.0\NanoMechanical\UserTemplates\en-US
Ele está disponível para o usuário modificar e adicionar suas próprias palavras que devem ser trocadas durante o agrupamento.
Se, ao agrupar linhas da especificação, for encontrado um termo de substituição (por exemplo, “Parafuso”), ele será trocado por sua forma no plural (por exemplo, “Parafusos”). A ação do arquivo também se aplica ao agrupamento personalizado de linhas com as tags $$.

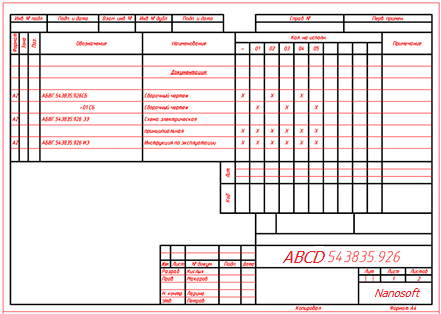

Modelos adicionais de especificação com carimbo do cliente foram criados para todos os modelos disponíveis no banco de dados (simples, tipo de grupo A e B, tipo de grupo A com até 3 versões e plasma). Foram adicionadas colunas para assinatura do cliente, números de decisão, anos de aprovação e índice do cliente.

Materiais de acordo com as normas EN, DIN e ASTM, com possibilidade de designação tanto por composição química ou marca quanto por número.

Rosca 3D em fixadores padronizados.

Versão 21

Novos Materiais no Banco de Dados

O Mechanica passou a utilizar um novo sistema de gerenciamento de banco de dados de materiais, que leva em consideração os itens desejados pelos usuários. O novo banco de dados inclui elementos da base geral de objetos, além das seguintes melhorias em relação ao anterior:

  • Materiais mais complexos e variados
  • Materiais personalizados
  • Observações multilinha para materiais

A ferramenta Preenchimento de furos do Mechanica melhora a conversão para furos roscados:

  • O diâmetro do furo passa a ser o diâmetro externo da rosca
  • Os diâmetros de rosca interna dependem da seleção de encaixe (snap)
  • Os nomes das roscas métricas são definidos automaticamente

A ferramenta Tabelas de furos agora constrói o sistema de coordenadas à esquerda dos furos.

  • A cotagem em UCSs foi corrigida
  • Os símbolos de acabamento de superfícies foram corrigidos

Download

Software

Pacote de instalação da plataforma nanoCAD 24 de 64 bits

O arquivo de instalação será baixado para o seu computador.
O arquivo de download inclui os módulos: Modelagem Sólida 3D, Construção, Mecânica, Raster e Topoplan.

Arquivo .EXE

1.79Gb

Download

Assistente de Configuração do Servidor de Licenças (apenas para licenças em rede)

Necessário apenas para licenças em rede. Se você baixou a versão de avaliação do nanoCAD, então não precisa do servidor de licenças.
Instale o nanoCAD em cada computador que irá utilizá-lo e, em seguida, conecte cada nanoCAD ao servidor de licenças por meio do Assistente de Registro, utilizando o nome do PC servidor ou seu endereço IP.

Arquivo .EXE

8.27 Mb

Download

Documentos

Guia do Usuário do nanoCAD 24

Arquivo .PDF

43.36 Mb

Download

Novidades do nanoCAD 24

Arquivo .PDF

2.82 Mb

Download

Folheto do nanoCAD 24

Arquivo .PDF

1.66 Mb

Download

Como...

Instalar e registrar a Plataforma nanoCAD

Arquivo .PDF

1.02 Mb

Download
